Bei einem Oszilloskop gleicht man normalerweise den Trimmkondensator am Tastkopf ab. Beim einfachen Oszilloskop DSO-TC3 von Fnirsi ist das auf den ersten Blick nicht ganz so einfach. Auf den zweiten Blick geht es aber ganz easy.

Bei den typischen „großen“ Oszilloskopen befindet sich normalerweise an der Frontblende ein Kontakt an dem ein Rechtecksignal anliegt um damit den Tastkopf abzugleichen.

Das sehr kompakte portable Oszilloskop DSO-TC3 von Fnirsi hat keinen solchen Testpunkt. Wie soll man also den Trimmkondensator am Tastkopf abgleichen?

Was zuerst sehr schwierig bis unmöglich aussieht, ist zum Glück ganz einfach. Leider verschweigt die Bedienungsanleitung dieses wichtige Detail.

Das Gerät hat einen Funktionsgenerator eingebaut der auf einem speziellen Ausgang einstellbare Signale liefern kann. An eben diesem Ausgang liegt beim Betrieb als Oszilloskop auch ein 1kHz Rechtecksignal an.

Der Abgleich ist dann ganz einfach. Man verbindet den Tastkopf mit dem Ausgang des Signalgenerators (der mittlere Ausgang). Dann drückt man die „Auto“ Taste und sieht das Rechtecksignal. Um es besser zu erkennen kann man die Zeitauflösung noch etwas erhöhen.

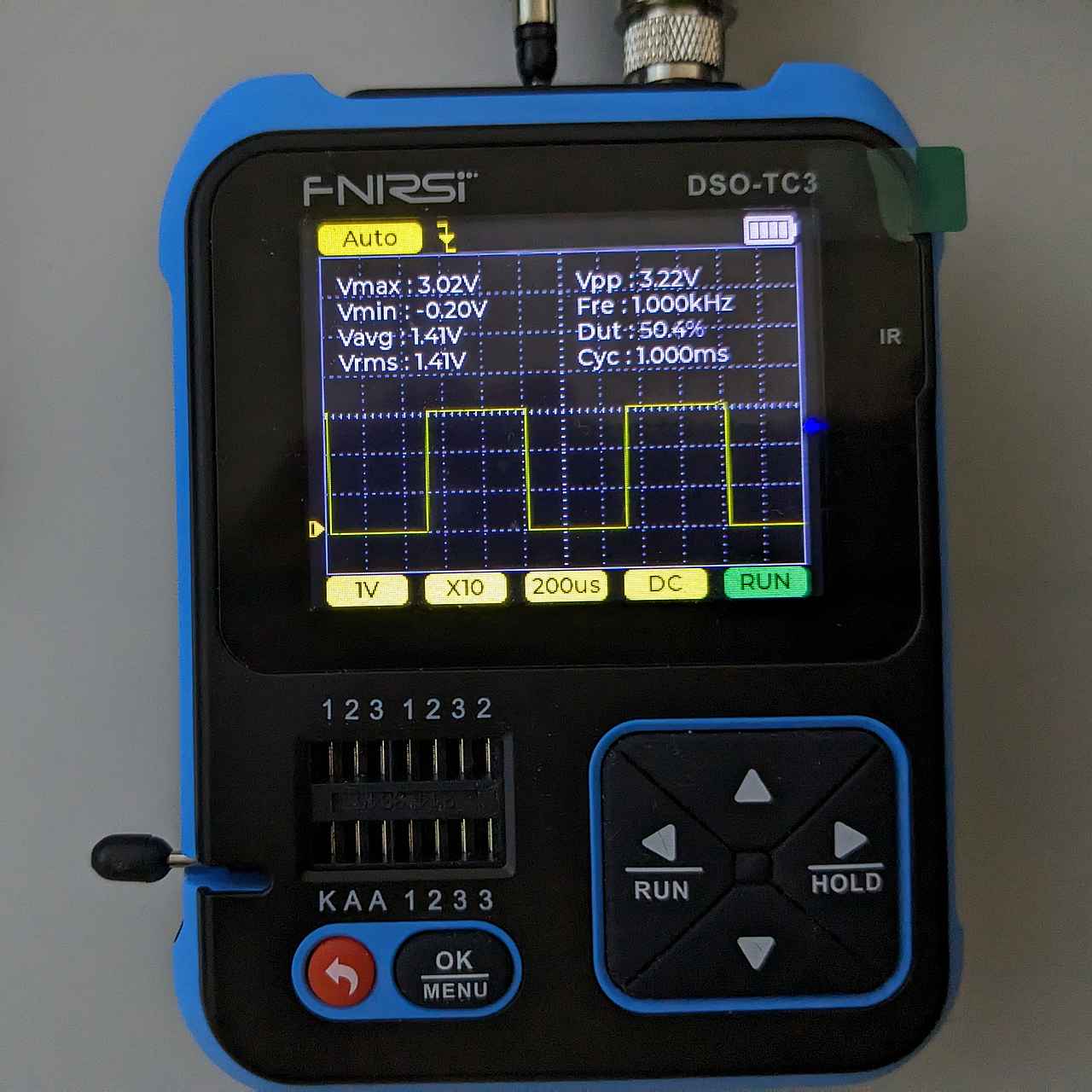

Das 1kHz Rechtecksignal zum Abgleich des Tastkopfs

Am Tastkopf stellt man dann vorsichtig den Trimmkondensator so ein, dass ein möglichst sauberes Rechtecksignal zu sehen ist.

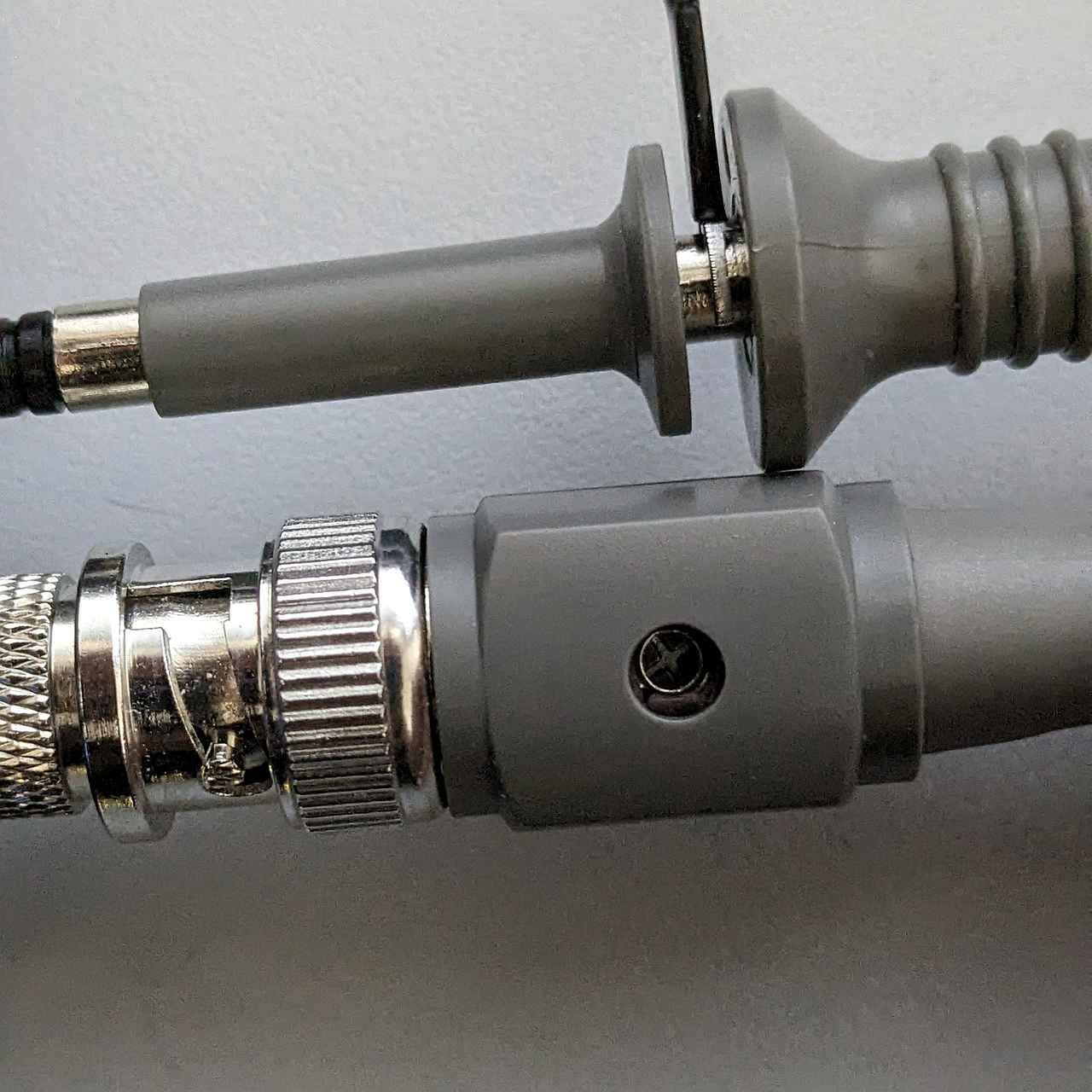

Mit dieser Schraube am Tastkopf lässt sich der Trimmkondensator einstellen
